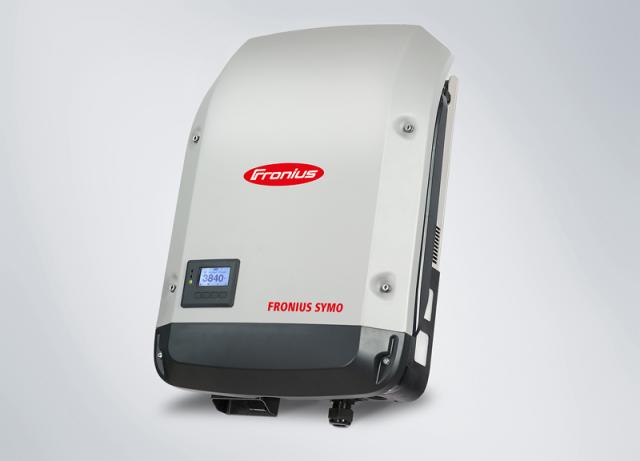

A Superflex design-nak köszönhetően a Fronius Symo kanyargós és több irányú tetőre is ideális válsztás. Az alapfelszerelés része a vezetékes, vagy vezeték nélküli internet csatlakozási lehetőség, illetve a harmadik fél eszközeinek támogatása, így téve a Fronius Symo-t a piacon elérhető legkommunikatívabb eszközzé.
BEMENETI ADATOK |
|
|
Max. bemeneti áram (Idc max 1 / Idc max 2) 1) |
16,0 A / 16,0 A |
|
Modulmező max. rövidzárlati áramerőssége (MPP1/MPP) 1) |
24,0 A / 24,0 A |
|
Min. bemeneti feszültség (Udc min) |
150 V |
|
Betáplálási indulófeszültség (Udc start) |
200 V |
|
Névleges bemeneti feszültség (Udc,r) |
595 V |
|
Max. bemeneti feszültség (Udc max) |
1.000 V |
|
MPP feszültségtartomány (Umpp min – Umpp max) |
300 - 800 V |
|
MPP-trackerek száma |
1 |
|
DC-csatlakozók száma |
3 |
KIMENETI ADATOK |
|
|
Névleges AC-teljesítmény (Pac,r) |
4.500 W |
|
Max. kimeneti teljesítmény |
4.500 VA |
|
Kimeneti AC-áramerősség (Iacnom) |
6,5 A |
|
Hálózati csatlakozó (feszültségtartomány) |
3~NPE 400 V / 230 V vagy 3~NPE 380 V / 220 V (+20 % / -30 %) |
|
Frekvencia (frekvenciatartomány) |
50 Hz / 60 Hz (45 - 65 Hz) |
|
THD (Teljes Harmonikus Torzítás) |
< 3% |
|
Teljesítménytényező (cos φac,r) |
0,70 - 1 ind. / kap. |
ÁLTALÁNOS ADATOK |
|
|
Méretek (magasság x szélesség x mélység) |
645 x 431 x 204 mm |
|
Tömeg |
16,0 kg |
|
Védettség |
IP 65 |
|
Érintésvédelmi osztály |
1 |
|
Túlfeszültség-besorolás (DC / AC) 2) |
2/3 |
|
Éjszakai fogyasztás |
< 1 W |
|
Inverter koncepció |
Transzformátor nélkül |
|
Hűtés |
Szabályozott léghűtés |
|
Felszerelés |
Beltéri és kültéri felszerelés |
|
Környezeti hőmérséklet-tartomány |
-25 - +60 °C |
|
Megengedett páratartalom |
0 - 100% |
|
Max. tengerszint feletti magasság |
2.000 m / 3.400 m (Korlátozás nélküli / korlátozott feszültségtartomány) |
|
DC csatlakozás-technológia |
3x DC+ és 3x DC- sorkapocs 2,5 -16 mm2 |
|
AC csatlakozás-technológia |
5 pólusú AC sorkapocs 2,5 - 16 mm2 |
|
Tanúsítványok és megfelelés a szabványoknak |
ÖVE / ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100, |
HATÁSFOK |
|
|
Max. hatásfok |
98,0% |
|
Európ. hatásfok (ηEU) |
97.0% |
|
η 5% Pac,r2) esetén 1) |
84,8 / 88,5 / 82,8 % |
|
η 10% Pac,r2) esetén 1) |
91,7 / 93,7 / 90,3 % |
|
η 20% Pac,r2) esetén 1) |
94,6 / 96,3 / 94,5 % |
|
η 25% Pac,r2) esetén 1) |
95,2 / 96,8 / 95,4 % |
|
η 30% Pac,r2) esetén 1) |
95,6 / 97,2 / 95,9 % |
|
η 50% Pac,r2) esetén 1) |
96,4 / 97,7 / 97,0 % |
|
η 75% Pac,r2) esetén 1) |
96,6 / 98,0 / 97,4 % |
|
η 100% Pac,r2) esetén 1) |
96,6 / 98,0 / 97,5 % |
|
MPP illesztési hatásfok |
> 99,9% |
VÉDELMI BERENDEZÉSEK |
|
|
DC szigetelésmérés |
Igen |
|
Viselkedés túlterheléskor |
Munkaponteltolás, teljesítmény-korlátozás |
|
DC leválasztó kapcsoló |
Igen |
INTERFÉSZEK |
|
|
WLAN / Ethernet LAN |
Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
|
6 bemenet és 4 digitális be-/kimenet |
Csatlakozás körvezérlő vevőkhöz |
|
USB (A típusú aljzat) 2) |
Datalogging, USB stick-ek számára |
|
2x RS422 (RJ45 aljzat) 2) |
Fronius Solar Net |
|
Kimenet üzenetek számára 2) |
Energia-menedzsment (potenciálmentes relékimenet) |
|
Datalogger és Webserver |
Beépítve |
|
Külső csatlakozó 2) |
S0 számláló csatlakozás/Túlfeszültség védelem |
|
RS485 |
Modbus RTU SunSpec vagy számláló csatlakoztatás |
